Availability: | |
---|---|
Schematic diagram of structure:
Specifications:
Use medium | Air, water(conditional) |
Working pressure range | 0~1.2MPa |
Use vacuum pressure | -100Kpa(10Torr) |
Working temperature range | -10°~60℃ |
Ordering code:

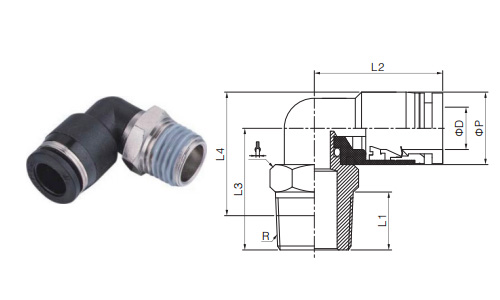

NPL-R Series
Model | ФD | R | L1 | L2 | L3 | L4 | ФP | |
NPL4-M5 |
4 | M5 | 3.5 | 18 | 16.5 | 18.5 | 11 | 10 |
NPL4-M6 | M6 | 4 | 18 | 17 | 18.5 | 11 | 10 | |
NPL4-01 | R1/8 | 7.5 | 18 | 18 | 19.5 | 11 | 10 | |
NPL4-02 | R1/4 | 10 | 18 | 20.5 | 20 | 11 | 14 | |
NPL6-M5 |
6 | M5 | 3.5 | 19.5 | 17 | 20 | 13 | 10 |
NPL6-M6 | M6 | 4 | 19.5 | 17.5 | 20 | 13 | 10 | |
NPL6-01 | R1/8 | 7.5 | 19.5 | 18.5 | 21 | 13 | 10 | |
NPL6-02 | R1/4 | 10 | 19.5 | 21 | 21.5 | 13 | 14 | |
NPL6-03 | R3/8 | 10.5 | 19.5 | 22 | 22 | 13 | 17 | |
NPL8-01 |
8 | R1/8 | 7.5 | 22.5 | 19.5 | 22.5 | 14.5 | 12 |
NPL8-02 | R1/4 | 10 | 22.5 | 22 | 23 | 14.5 | 14 | |
NPL8-03 | R3/8 | 10.5 | 22.5 | 23 | 23.5 | 14.5 | 17 | |
NPL8-04 | R1/2 | 13.5 | 22.5 | 26.5 | 25.5 | 14.5 | 21 | |
NPL10-01 |
10 | R1/4 | 10 | 27.5 | 24.5 | 28 | 18.5 | 17 |
NPL10-02 | R3/8 | 10.5 | 27.5 | 25 | 28 | 18.5 | 17 | |
NPL10-03 | R1/2 | 13.5 | 27.5 | 28.5 | 29.5 | 18.5 | 21 | |
NPL12-02 |
12 | R1/4 | 10 | 29.5 | 26 | 30.5 | 21 | 17 |
NPL12-03 | R3/8 | 10.5 | 29.5 | 26.5 | 30.5 | 21 | 17 | |
NPL12-04 | R1/2 | 13.5 | 29.5 | 30 | 32 | 21 | 21 |

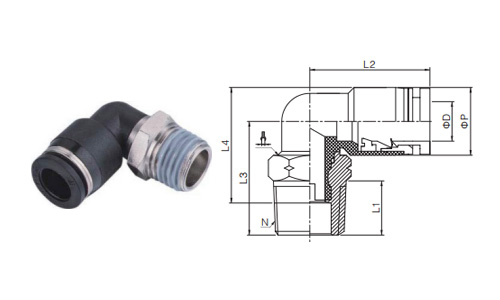

NPL-N Series
Model | ФD | G | L1 | L2 | L3 | L4 | ФP |
|
NPL5/32-U10 |
5/32 | 10-32UNF | 3.5 | 18 | 16.5 | 18.5 | 11 | 7/16 |
NPL5/32-N01 | NPT1/8 | 7.5 | 18 | 18 | 19.5 | 11 | 7/16 | |
NPL5/32-N02 | NPT1/4 | 10 | 18 | 20.5 | 20 | 11 | 9/16 | |
NPL3/16-U10 |
3/16 | 10-32UNF | 3.5 | 18 | 16.5 | 18.5 | 11 | 7/16 |
NPL3/16-N01 | NPT1/8 | 7.5 | 18 | 18 | 19.5 | 11 | 7/16 | |
NPL3/16-N02 | NPT1/4 | 10 | 18 | 20.5 | 20 | 11 | 9/16 | |
NPL1/4-U10 |
1/4 | 10-32UNF | 3.5 | 19.5 | 17 | 20 | 13 | 7/16 |
NPL1/4-N01 | NPT1/8 | 7.5 | 19.5 | 18.5 | 21 | 13 | 7/16 | |
NPL1/4-N02 | NPT1/4 | 10 | 19.5 | 21 | 21.5 | 13 | 9/16 | |
NPL1/4-N03 | NPT3/8 | 10.5 | 19.5 | 22 | 22 | 13 | 11/16 | |
NPL5/16-N01 |
5/16 | NPT1/8 | 7.5 | 22.5 | 19.5 | 22.5 | 14.5 | 1/2 |
NPL5/16-N02 | NPT1/4 | 10 | 22.5 | 22 | 23.5 | 14.5 | 9/16 | |
NPL5/16-N03 | NPT3/8 | 10.5 | 22.5 | 23 | 24 | 14.5 | 11/16 | |
NPL5/16-N04 | NPT1/2 | 13.5 | 22.5 | 26.5 | 25.5 | 14.5 | 7/8 | |
NPL3/8-N02 |
3/8 | NPT1/4 | 10 | 27.5 | 24.5 | 28 | 18.5 | 11/16 |
NPL3/8-N03 | NPT3/8 | 10.5 | 27.5 | 25 | 28 | 18.5 | 11/16 | |
NPL3/8-N04 | NPT1/2 | 13.5 | 27.5 | 28.5 | 30 | 18.5 | 7/8 | |
NPL1/2-N02 |
1/2 | NPT1/4 | 10 | 29.5 | 26 | 30.5 | 21 | 11/16 |
NPL1/2-N03 | NPT3/8 | 10.5 | 29.5 | 26.5 | 30.5 | 21 | 11/16 | |
NPL1/2-N04 | NPT1/2 | 13.5 | 29.5 | 30 | 32 | 21 | 7/8 |

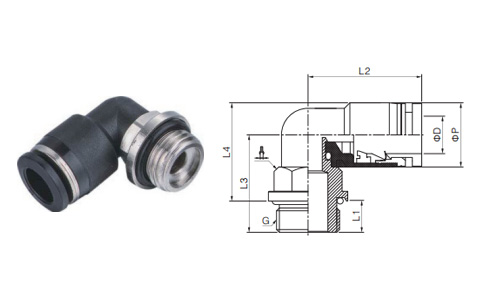

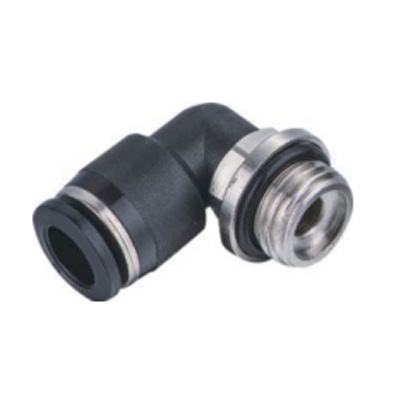

NPL-G Series
Model | ФD | G | L1 | L2 | L3 | L4 | ФP | |
NPL4-G01 |
4 | G1/8 | 5.5 | 18 | 16.5 | 16.5 | 11 | 10 |
NPL4-G02 | G1/4 | 6.5 | 18 | 17.5 | 16.5 | 11 | 10 | |
NPL6-G01 |
6 | G1/8 | 5.5 | 19.5 | 17 | 18 | 13 | 10 |
NPL6-G02 | G1/4 | 6.5 | 19.5 | 18 | 18 | 13 | 10 | |
NPL6-G03 | G3/8 | 7.5 | 19.5 | 19.5 | 18.5 | 13 | 10 | |
NPL8-G01 |
8 | G1/8 | 5.5 | 22.5 | 18 | 19.5 | 14.5 | 12 |
NPL8-G02 | G1/4 | 6.5 | 22.5 | 19 | 19.5 | 14.5 | 12 | |
NPL8-G03 | G3/8 | 7.5 | 22.5 | 20.5 | 20 | 14.5 | 12 | |
NPL8-G04 | G1/2 | 10 | 22.5 | 23.5 | 20.5 | 14.5 | 12 | |
NPL10-G02 |
10
| G1/4 | 6.5 | 27.5 | 24.5 | 27.5 | 18.5 | 16 |
NPL10-G03 | G3/8 | 7.5 | 27.5 | 21.5 | 23.5 | 18.5 | 16 | |
NPL10-G04 | G1/2 | 10 | 27.5 | 24.5 | 24 | 18.5 | 16 | |
NPL12-G02 |
12 | G1/4 | 6.5 | 29.5 | 26 | 30 | 21 | 16 |
NPL12-G03 | G3/8 | 7.5 | 29.5 | 23 | 26 | 21 | 16 | |
NPL12-G04 | G1/2 | 10 | 29.5 | 26 | 26.5 | 21 | 16 |

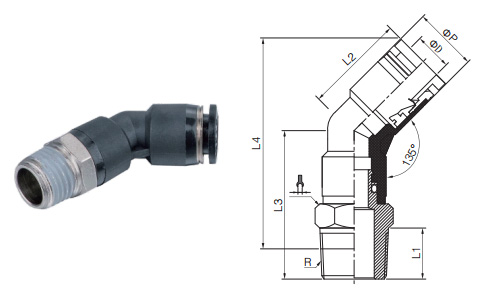

PL135°-R Series
Model | ФD | R | L1 | L2 | L3 | L4 | ФP | |
PL135°4 |
4 | M5 | 3.5 | 16.5 | 19 | 30.5 | 11 | 12 |
PL135°4 | M6 | 4 | 16.5 | 19.5 | 30.5 | 11 | 12 | |
PL135°4 | R1/8 | 7.5 | 16.5 | 21.5 | 33 | 11 | 12 | |
PL135°4 | R1/4 | 10 | 16.5 | 24.5 | 33.5 | 11 | 14 | |
PL135°4 | R3/8 | 10.5 | 16.5 | 25.5 | 34 | 11 | 17 | |
PL135°6 |
6 | M5 | 3.5 | 17.5 | 21.5 | 34.5 | 13 | 12 |
PL135°6 | M6 | 4 | 17.5 | 22 | 34.5 | 13 | 12 | |
PL135°6 | R1/8 | 7.5 | 17.5 | 24 | 36.5 | 13 | 12 | |
PL135°6 | R1/4 | 10 | 17.5 | 27 | 37.5 | 13 | 14 | |
PL135°6 | R3/8 | 10.5 | 17.5 | 28 | 38 | 13 | 17 | |
PL135°6 | R1/2 | 13.5 | 17.5 | 31.5 | 39.5 | 13 | 21 | |
PL135°8 |
8 | R1/8 | 7.5 | 21 | 27.5 | 43 | 14.5 | 14 |
PL135°8 | R1/4 | 10 | 21 | 30 | 43.5 | 14.5 | 14 | |
PL135°8 | R3/8 | 10.5 | 21 | 31 | 44 | 14.5 | 17 | |
PL135°8 | R1/2 | 13.5 | 21 | 34.5 | 45.5 | 14.5 | 21 | |
PL135°10 |
10 | R1/8 | 7.5 | 24 | 30.5 | 49 | 18.5 | 17 |
PL135°10 | R1/4 | 10 | 24 | 33 | 49.5 | 18.5 | 17 | |
PL135°10 | R3/8 | 10.5 | 24 | 33.5 | 50 | 18.5 | 17 | |
PL135°10 | R1/2 | 13.5 | 24 | 37 | 51.5 | 18.5 | 21 | |
PL135°12 |
12 | R1/8 | 7.5 | 26 | 32.5 | 53.5 | 21 | 17 |
PL135°12 | R1/4 | 10 | 26 | 35 | 54 | 21 | 17 | |
PL135°12 | R3/8 | 10.5 | 26 | 35.5 | 54.5 | 21 | 17 | |
PL135°12 | R1/2 | 13.5 | 26 | 39 | 56 | 21 | 21 |

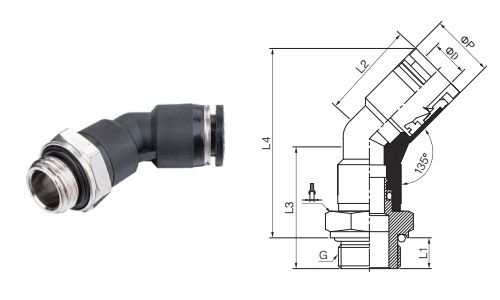

PL135°-G Series
Model | ФD | G | L1 | L2 | L3 | L4 | ФP | |
PL135°4-G01 |
4 | G1/8 | 5.5 | 16.5 | 21.5 | 31 | 11 | 14 |
PL135°4-G02 | G1/4 | 6.5 | 16.5 | 22.5 | 31 | 11 | 17 | |
PL135°4-G03 | G3/8 | 7.5 | 16.5 | 24.5 | 32 | 11 | 20 | |
PL135°6-G01 |
6 | G1/8 | 5.5 | 17.5 | 24 | 35 | 13 | 14 |
PL135°6-G02 | G1/4 | 6.5 | 17.5 | 25 | 35 | 13 | 17 | |
PL135°6-G03 | G3/8 | 7.5 | 17.5 | 27 | 36 | 13 | 20 | |
PL135°6-G04 | G1/2 | 10 | 17.5 | 29.5 | 36 | 13 | 24 | |
PL135°8-G01 |
8 | G1/8 | 5.5 | 21 | 27 | 41 | 14.5 | 14 |
PL135°8-G02 | G1/4 | 6.5 | 21 | 28 | 41 | 14.5 | 17 | |
PL135°8-G03 | G3/8 | 7.5 | 21 | 30 | 42 | 14.5 | 20 | |
PL135°8-G04 | G1/2 | 10 | 21 | 32.5 | 42 | 14.5 | 24 | |
PL135°10-G01 |
10 | G1/8 | 5.5 | 24 | 29.5 | 46.5 | 18.5 | 17 |
PL135°10-G02 | G1/4 | 6.5 | 24 | 30.5 | 46.5 | 18.5 | 17 | |
PL135°10-G03 | G3/8 | 7.5 | 24 | 32.5 | 47.5 | 18.5 | 20 | |
PL135°10G04 | G1/2 | 10 | 24 | 35 | 47.5 | 18.5 | 24 | |
PL135°12-G01 |
12 | G1/8 | 5.5 | 26 | 31.5 | 51 | 21 | 17 |
PL135°12-G02 | G1/4 | 6.5 | 26 | 32.5 | 51 | 21 | 17 | |
PL135°12-G03 | G3/8 | 7.5 | 26 | 34.5 | 52 | 21 | 20 | |
PL135°12-G04 | G1/2 | 10 | 26 | 37 | 52 | 21 | 24 |
