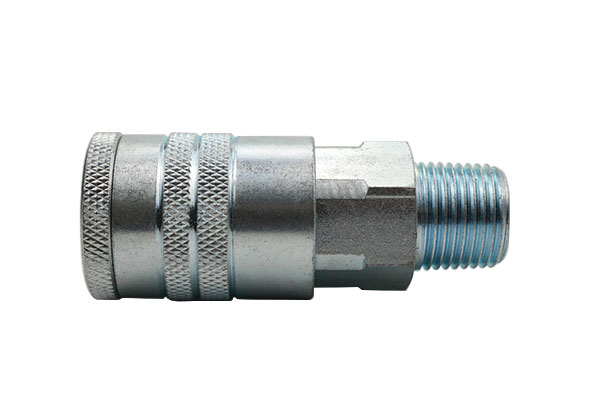

Series 550 ISO B12 standard Type Pneumatic Quick Couplings Symbol:
Info | Thread | D2 | L1 | L2 | CH |

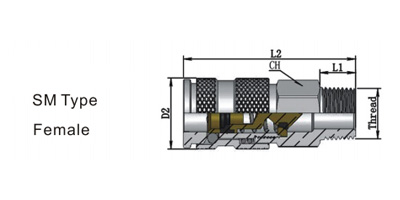

550-SM | NPT1/4 | 35 | 12 | 74 | 30 |
NPT3/8 | 35 | 12 | 74 | 30 | |
NPT1/2 | 35 | 17 | 79 | 30 | |
NPT3/4 | 35 | 19 | 81 | 30 |
Info | Thread | D2 | L1 | L2 | CH |

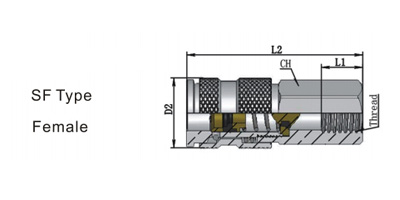

550-SF | NPT1/4 | 35 | 13 | 76 | 30 |
NPT3/8 | 35 | 14 | 77 | 30 | |
NPT1/2 | 35 | 23 | 83 | 30 | |
NPT3/4 | 35 | 24 | 84 | 32 |
Info | Hose | D2 | L1 | L2 | CH |

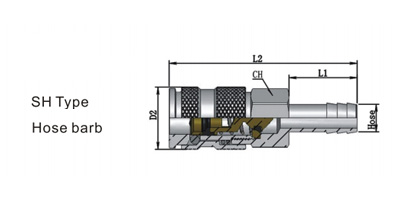

430-SH
| 6 | 35 | 25 | 86 | 30 |
8 | 35 | 25 | 86 | 30 | |
10 | 35 | 25 | 86 | 30 | |
13 | 35 | 25 | 86 | 30 | |
16 | 35 | 25 | 86 | 30 | |
19 | 35 | 25 | 86 | 30 |
Info | Hose | L1 | L2 |

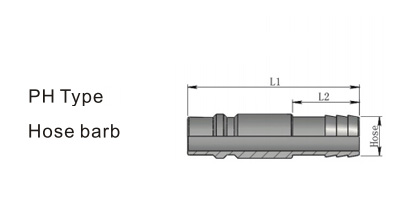

550-PH
| 6 | 25 | 62 |
8 | 25 | 62 | |
10 | 25 | 62 | |
13 | 25 | 62 | |
16 | 25 | 62 | |
19 | 35 | 72 |
Info | Thread | L1 | L2 | CH |

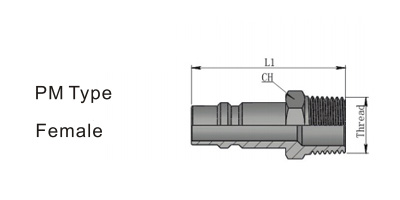

550-PM
| NPT1/4 | 12 | 53 | 17 |
NPT3/8 | 12 | 53 | 17 | |
NPT1/2 | 17 | 59 | 22 | |
NPT3/4 | 19 | 62 | 27 |
Info | Thread | L1 | L2 | CH |

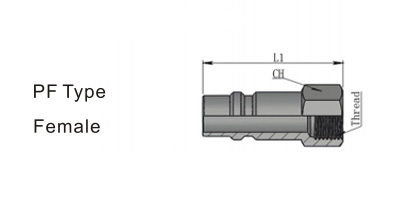

550-PF
| NPT1/4 | 13 | 56 | 17 |
NPT3/8 | 14 | 56 | 19 | |
NPT1/2 | 23 | 61 | 24 | |
NPT3/4 | 24 | 62 | 32 |
